Rangkaian inverter 1000 watt ini ditenagai oleh komponen MOSFET (metal–oxide–semiconductor field-effect transistor) RF50N06 yang sanggup membangkitkan tenaga hingga 1000 watt. Tegangan rata-rata dari MOSFET ini adalah 50 Ampere 60 volt.
Mungkin rekan tronika yang berada di tempat terpencil yang sulit dijangkau PLN rangkaian ini mungkin sangat bermanfaat. Anda bisa merakitnya dengan mudah sebab beberapa komponen banyak dijumpai di toko komponen elektronika.

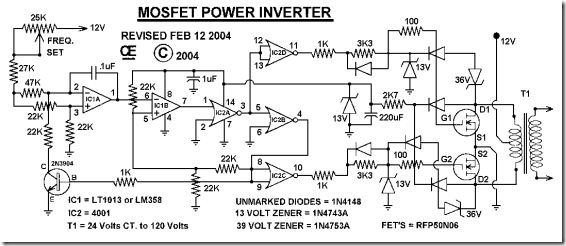

Silahkan anda perhatikan rangkaian inverter 1000 watt beserta layoutnya di bawah ini:
Saya sarankan untuk menggunakan Fuse sebagai pengaman bila terjadi lonjakan arus. Transformator T1 cukup gunakan Traffo ukuran 10 Ampere Besar yang CT (center tap). IC LT1013 bila sulit dijumpai bisa menggunakan IC persamaan LM358 sebagai penggantinya.

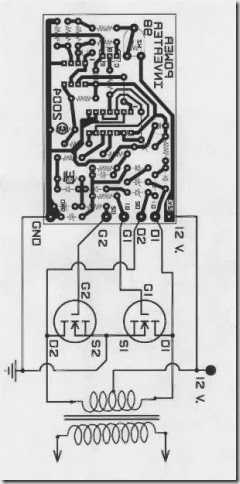

Gambar layout komponen
gambar single MOSFET
gambar susunan MOSFET yang diparalel
gambar PCB rangkaian inverter 1000 watt
Semoga rangkain inverter dari dc ke ac ini bermanfat untuk rekan tronika semua. Selamat berkarya!
